拘束マーク Edit

デフォルト状態で図面を描いていると
のように 緑の四角のマークがつく。
ファイルメニュー書類設定>ファイル設定...で
『寸法を図形の大きさと連動させる』が『✓』になっているためである。

これはこれで便利なのだが、描いた後に、時として外したいときがある。
その場合は、
加工メニュー拘束マークを編集...
で 『全てを削除』を押して、『OK』ボタンをおすと解除される。
別な方法として、 解除したい寸法線を選んで カット&同位置にペーストすれば 外れる。

又、拘束マークの表示/非表示は
Vectorworksメニュ>環境設定...>
で できる。

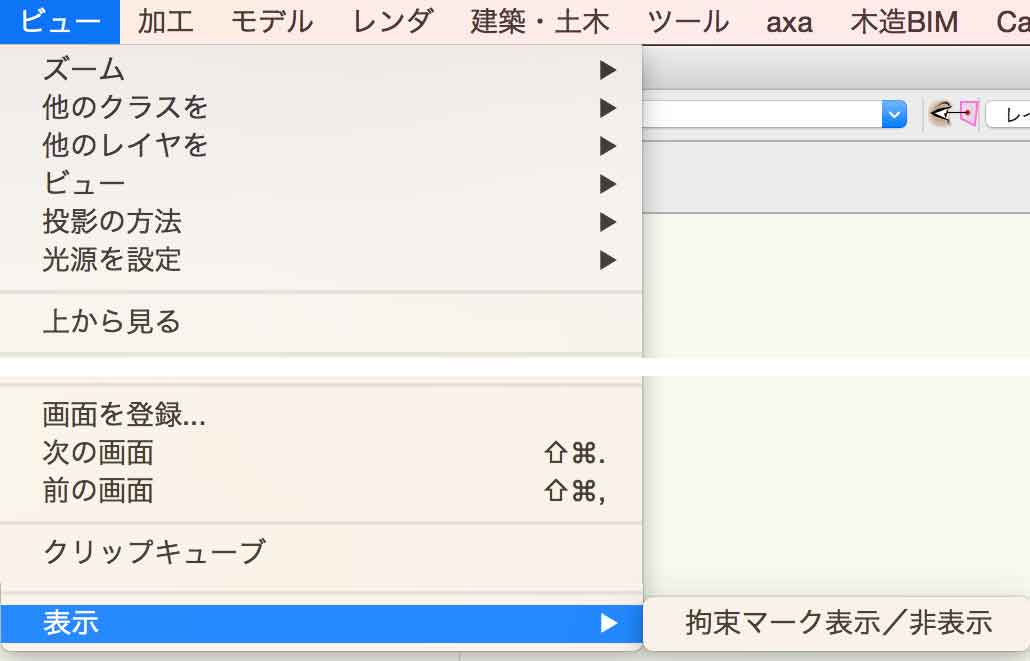

もしくは、ビューメニュー>表示>拘束マーク表示/非表示
で できる
