DXF/DWG...

取り込むDXF/DWG...

取り込み時の文字化け修正

Vectorworks12.5.1以降でDXFDWGファイルを取り込んだ際、日本語が文字化けするのを修正
原因

　VectorWorks12.5.1から採用された文字図形のUniCode化による仕様の為。

解決方法

インストールDVD内の
1.「DXFDWGファイル取込修正」フォルダ内、「DXF_DWG Font.txt」ファイルをデスクトップにコピーしてください。
2.「ツール」メニュー-「スクリプト」-「コマンドを実行」してください。
3.選択ダイアログで「DXF_DWG Font.txt」ファイルを選択して「開く」をクリックしてください。
4.通常の手順で、DXFDWGファイルを取り込んでください。

さて
この　「DXF_DWG Font.txt」の中身をみてみると、

SetPref(12360, true);

と　なっています。
プラグインコマンド...で新規に作成してメニューに常駐させておくのも便利かも。

他に、「取り込むDXF/DWG...」の前に
事前に日本語のフォントを指定しておくと、文字化けしない
という事です。

取り込みエラー

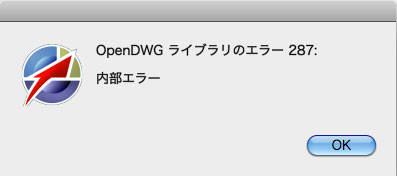

OpenDWGライブラリーのエラー287：

Vectorworks12.5で「DXFファイル」を取り込んだ場合
というのが出るときがある。
同じファイルをVectorworks2010で取り込めることから、
おそらく、取り込むDXFのバージョンに対応していないのではないかと思う。
詳しいことがわかり次第アップします。

取り出すDXF/DWG...
