壁の窪みを作成... Edit

Vectorworks2010から、Architect版以上に壁に凸凹表現が可能な壁オブジェクトが登場しました。
これにより、壁に多彩な表現が可能になりました。また、壁の機能も保持したまま作成できます。今まで(噛み合わせる・削り取る...等)のマッピングの段違いや方向違いがなくなりました。

応用例 Edit

A&Aの動画

VW2011の仕様変更 Edit

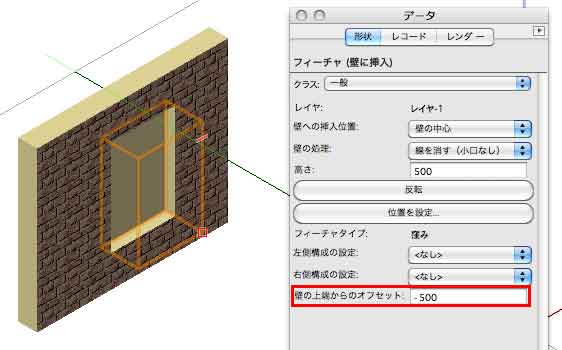

壁の上端からのオフセット:
2010迄は 赤枠の部分が+500だったのが
2011からは -500になった。
2010迄は プラスの値分だけ低くなっていたが、
2011からは 壁の上端を±0として、入力するようになった。

VW2011の不具合 Edit

症状 VW2010で『壁の窪みを作成...』コマンドで作成した図形が2011ではくり抜かない。
左が2010  右が2011
kabe_01.jpg  kabe_02.jpg
VW2010で 透視投影の状態で保存したファイルを、VW2011で開くとフィーチャ図形がずれる。
対処 VW2010で、保存するときに、透視投影以外の状態で保存する。
